一、產品特點

將原模擬通訊網改造成數字通訊系統，以滿足不同部門之間實現單呼、組呼、群呼、GPS人員定位。（可將各區大隊分成相應的工作組）相互之間既可以獨立呼叫、也可以跨組或跨部門進行呼叫，還能實現人對人的單獨呼叫。

跟具它品牌相比較：海能達還具有高亮度LCD彩色顯示屏、手動編輯中文短信、換頻道語音播報、接收呼叫時震動提示、2000mat高容量鋰電池配置。

調度平臺的擴展功能還能實現對執法工作人員的對講機發送中文短信，而且還能對個人手機進行短信息單發和群發功能。



目前的通訊系統的情況是:現有對講機的己使用快有10年之久,設備老化,技術性能下降,故障較高。對新的系統要求是：整個城市管理通訊網分區通信成組，全市統一指揮調度。移動臺通訊聯絡清晰、暢通，實現一呼百應功能，而且是對老的對進機分批更新，平行過渡到新的數字系統上來。實現數模互聯快速連線呼叫，并能實現單呼、組呼、全呼功能。在調度軟件界面上能實時查詢移動終端數字對講機的地理位置信息。

采用全新的海能達數字常規無線通訊系統滿足上述用戶的通訊需求。Hytera數字中繼臺支持IP互連同播，支持移動臺的自動漫游，在互連的同播網內，能始終保持穩定的高品質話音。

常規數字通訊設備具有抗干擾能力強、語音清晰，通訊距離遠等特點，利用TDMA技術可以實現現有頻率兩倍的呼叫容量，可以向下兼容模擬通訊設備，并具有短信、GPS定位、呼叫控制等多種增值功能，相比常規的模擬通訊系統，具有了本質的飛躍。

1、系統建設方案

2.1方案概述

建立IP同播通訊網的必要條件是：中繼臺的位置應具有網絡接口條件，以實現基站IP互連。網絡接口可以是企業內部的局域網，也可以是Internet廣域網。一期擬架設5個基站，從而實現最佳的信號覆蓋條件。不具備網絡接入條件的基站，可以用無線網橋等設備進行遠程接入。

根據位置分布，系統分為花山區、雨山區、金家莊區和當涂縣，每個區縣內設一個區調度中心，區調度中心由調度臺PC和一個Hytera車載臺組成，就近無線接入某個基站。

指揮中心位于市城管局執法大隊，在指揮部架設一個基站，負責指揮中心調度臺以及其他移動終端的覆蓋。

另設一個機動分中心基站作為網內存在盲區的補點備用，同時另裝一套移動指揮中繼臺及多臺移動終端車載設備，形成火場救火中心通訊網。

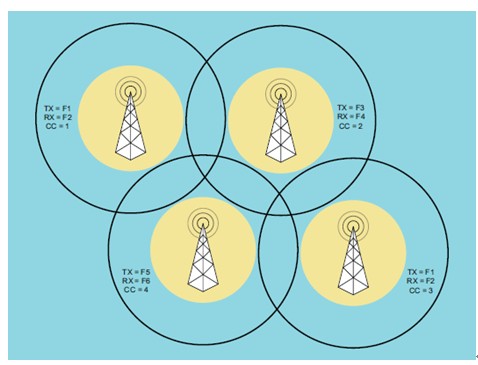

整個系統建議使用5對12.5KHz的頻率，在相鄰的基站使用不同的頻率，從而避免同頻干擾的產生。如下圖所示。

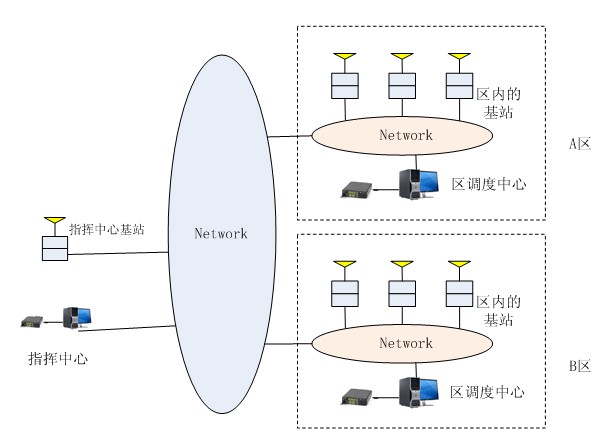

2.2系統網絡拓撲結構示意圖



2.3通話及管理模式

  通過指揮中心的管理軟件，可以控制所有基站在3種工作模式間切換。

• 單基站獨立工作模式

所有基站獨立工作，這時候只有在本地基站覆蓋下的移動用戶，可以利用該基站轉發信號，進行本地話音及數據聯絡。數據聯絡可以是短信功能或者GPS定位功能等。

不同基站覆蓋下的移動用戶之間以及移動用戶和指揮中心之間不能進行通話和數據聯絡。

• 區基站互連工作模式

區內的基站處于互連狀態，移動用戶和區指揮中心可以在本區內通話及數據聯絡，移動用戶可以在本區內漫游，不能跨區漫游。

區內用戶和指揮中心之間不能進行通話，但是可以進行數據聯絡。

• 全區互連模式

    所有基站都處在互連狀態，指揮中心、區指揮中心和所有移動用戶都可以進行通話，也可以進行數據聯絡。

2、系統功能

3.1 Hytera數字語音功能

• 組呼

    通過數字組呼，通話組可以共享一個信道，而不會干擾其他對講機用戶。組呼的基本條件是發射端和接收端的對講機都必須在同一個邏輯信道（頻率和時隙）上，不同通話組的兩個對講機用戶即使在同一個邏輯信道（頻率和時隙）上，也不能相互通話。

    通常，需要相互通信的對講機用戶可組成一個通話組，被配置為該通話組的成員。



• 私密呼叫

    通過私密呼叫，對講機用戶可以直接與另一位對講機用戶進行通信，而不論其是否屬于同一個通話組列表。

    通過私密呼叫，可以在發射端和接收端的對講機之間，進行一對一通信。

    員工可以通過私密呼叫，私密地向特定管理者提示某個安全意外事件，而不是發起組呼，使全組成員都知道。

• 全部呼叫

    通過全部呼叫，某個特權對講機可以與同一個邏輯信道上的其他對講機用戶進行單向通話。

    發射端對講機利用一個特殊的全部呼叫通話組，使得在同一個邏輯信道上的所有其他對講機用戶（不論其屬于哪個通話組）都能接收到該通信。

    這個功能特別適用于主管與在同一個邏輯信道（頻率和時隙）上的所有對講機，而不是單獨的通話組或用戶，進行通信。

    全部呼叫 采用專用的ID（預留） ：16777215



3.2Hytera數字信令功能

    在成幀過程中，經語音編碼的語音信號被格式化，然后送去發射。在這個過程中，要對語音信號及任何嵌入的信令信息進行編排。

    數字信令功能可以通過網絡發送特殊的報文包。數字信令功能包括，遙斃對講機、遠程監控、檢查對講機、呼叫提示和數字緊急呼叫等。

• PTTID和別名

    通過客戶端軟件（CPS）或前面板進行編程時，屏幕將顯示一個簡單明了的 “名稱”。這樣，目標對講機就可以識別呼叫發起方。



• 遙斃對講機

    通常，主管對講機可利用該功能，通過無線信令，遙斃另一臺對講機。遙斃的對講機的屏幕將顯示空白，并且不能發起或接聽呼叫。

    只能通過客戶端軟件（CPS）或另一臺主管對講機發出的對講機解遙斃命令，啟用被遙斃的對講機。

    利用該功能，可以阻止任何不當使用對講機，或使被竊對講機無法工作



• 遠程監控

    遠端用戶可以利用這個功能，在一段時間內激活目標對講機的麥克風和發射機，從而不知不覺地在目標對講機上建立呼叫，并遠程控制其PTT功能，而最終用戶對此卻一無所知。

    該功能主要用于探明已開機但無響應的目標對講機的狀態，包括諸如對講機被竊、對講機用戶不會使用等情況，或者允許緊急呼叫發起方在緊急狀況下進行免提通信。



• 檢查對講機

    利用這個功能，發起方對講機可以檢查系統中的目標對講機是否處于激活狀態，而其用戶不會知道。除了繁忙LED指示燈，發射LED指示燈也會點亮（以表明發送了確認消息）。目標對講機上不會出現可以看見或聽見的指示，目標對講機將不知不覺地自動向發起方對講機發送一條確認消息。

    如果對講機用戶無響應，那么，可以借助檢查對講機功能，確定目標對講機是否開機并監控信道。如果目標對講機發出了確認消息，那么，發起方可以執行其他操作，如發出遠程監控命令，激活目標對講機的 PTT。



• 呼叫提示

    利用該功能，發起方對講機基本上可以確保呼叫到另一位對講機用戶。

    當目標對講機收到呼叫提示命令后，將發出持續的視聽提示，并顯示該呼叫提示的發起方。

    如果當呼叫提示屏幕處于激活狀態時，目標對講機用戶按下了PTT鍵，那么，目標對講機會向該呼叫提示的發起方發起私密呼叫。

    對于車載臺，該功能常常與喇叭和車燈結合使用。當用戶不在車內時，呼叫提示可以使車輛的喇叭鳴叫、車燈閃爍，從而告知用戶返回車輛，呼叫發起方。



• 數字緊急呼叫

   Hytera對講機允許處于危急狀況的對講機用戶，向系統中的主管對講機發送經確認的緊急報警消息和緊急呼叫。緊急報警消息包含了發起方的對講機ID。

    可以指定專用于緊急狀況的回復信道。

    發起緊急報警和緊急呼叫的方法有三種：

-僅發起緊急報警

-發起緊急報警和緊急呼叫

-發起緊急報警并繼而發送語音信號

    通過客戶端軟件（CPS），可以配置四種報警類型：

-遙斃

-定期

-靜默

-靜默帶語音



• 掃描

Hytera系統支持掃描：

–模擬語音信號；

–數字語音信號；和

–通過中繼臺或直接從另一臺對講機發出的數字信令

Hytera系統還支持

–通話組掃描：監視哪個通話組（在特定信道/時隙上）在使用特定信道。

–信道掃描：監視列表所列系統中的不同信道。

• 漫游

Hytera系統支持漫游功能。做了漫游設置的對講機，當接收到的基站信號低于某一設定值時，將會自動尋找其他信號更強的基站，找到后切換過去，并鎖定。這樣，適用對講機的用戶不需要關注自己當前處在哪個基站的覆蓋之下。

值得注意的是，對講機的信道不能同時設為漫游和掃描。

3.3 Hytera 模擬功能

    針對從模擬系統或數字系統進行移植的客戶，Hytera可同時支持模擬和數字運行模式。

   Hytera手持臺和車載臺可支持模擬和數字信道運行模式，用戶可以自由選擇。中繼臺也可以支持模擬或數字運行模式。

    在模擬模式下，Hytera對講機將采用可支持12.5和25kHz信道帶寬的傳統調頻（FM）技術。在模擬模式下，對講機既可通過中繼臺進行通信，又可以以直通/脫網模式進行通信。



3.3Hytera 綜合數據業務

    Hytera系統可以支持文本消息、位置服務和遙測三種綜合數據業務功能。

• 文本消息

    文本消息包含內置文本消息和Hytera文本消息服務2種業務。用戶以下列兩種方式之一，創建文本消息：

-狀態或固定消息（快捷文本）。通過客戶端軟件（CPS）可以編程最多30條消息。

-受限制的自由格式文本消息。最多可包含140個字符。

內置文本消息：

- 支持對講機之間通過經確認的服務（包括確認信息和檢索信息）相互發送消息。

- 支持對講機通過未經確認的服務（即消息只發送一次）向通話組發送消息。

-所有消息傳送均為直接路由，即，發送方和接收方必須同時在同一個信道和時隙上（除非接收方在執行掃描）。

    手持臺或車載臺最多可以同時保存30條消息。

文本消息服務 ：

    用戶可以創建、接收、保存和顯示文本消息。該功能的處理能力與內置服務相同；對講機用戶還可以利用移動和固定的文本消息客戶端應用發送和接收消息，以及利用電子郵件終端發送和接收消息。

    文本消息服務支持移動PC用戶創建和查看文本消息。可以將一臺Hytera車載臺或手持臺連接至移動PC，并配置為提供PC路由消息。提供的服務包括：

–直接路由

–間接路由

–延長了消息長度

–消息可以保存在本地郵箱中

    基于PC的調度席（連接至局域網）連接至安裝在同一臺PC或在同一個局域網（LAN）中的文本消息應用服務器，可以利用Hytera文本消息客戶端應用。Hytera文本消息客戶端應用提供的服務如下：

–全面的消息功能

–群發消息

–延長消息長度

–可支持工作組

–上線狀態

• 位置服務

    借助Hytera位置服務應用，調度員可以在屏幕顯示的地圖上查明某臺對講機的當前位置。

    Hytera系統通過兩個互為補充的功能，實現了位置服務。

–具備內置GPS接收器的Hytera手持臺和車載臺型號



–利用綜合數據業務，配備了GPS模塊的手持臺和車載臺可以通過無線通信系統，將其位置坐標信息發送至接收端應用，后者可在一個高分辨率的地圖上顯示該對講機的地理位置。

    收到GPS信號后，對講機屏幕將顯示         圖標。如果對講機收到的GPS信號很弱，該圖標將閃爍。對講機不能在屏幕上顯示其當前位置。

    Hytera Locator位置服務器應用將告知對講機，以什么樣的頻率報告其位置信息。該應用也能通過輪詢對講機，了解其位置信息。

    對講機用戶可以通過按下緊急按鈕，觸發向位置服務應用服務器發送位置更新信息。

事實上，對講機用戶不會察覺到對講機在通過無線通信系統發送其位置坐標信息。

位置服務客戶端從Hytera Locator位置服務器獲取位置數據，并在地圖上顯示對講機的位置。



3.5基站IP互聯

    Hytera支持中繼臺的IP互聯。互聯系統具有3大安全特性：

• 在網絡傳輸層，對所有的話音和信息都進行了加密處理，使話音和數據的傳輸具有極強私密性。

• 確保中繼器之間傳輸的消息都是可信的。

• 對于安全要求更高的用戶，轉發臺支持VPN（虛擬私人網絡）連接。

遠程診斷和控制工具RDAC：

系統管理員可以使用RDAC遠程監控管理系統中的轉發臺。可以實現的功能有：

A、中繼器狀態診斷

• 有效/失效

• 模擬/數字

• 聯網/本地轉發

• 發射功率（高/低）

• 可用信道

• 信號場強

• IP地址和UDP端口

B、中繼器報警

• 接收機故障報警

• 發射機故障報警

• 溫度過熱報警

• 電源故障報警

• 主風扇故障報警

C、中繼器控制

• 中繼器打開/關閉

• 切換信道

• 切換發射功率（高/低）

• 重啟中繼器

3.6區中心調度臺、指揮中心調度臺軟件的定制（二次開發）

區中心和指揮中心的調度臺軟件是在Hytera系統支持下，根據用戶實際需求進行二次開發實現的應用軟件，可以在調度臺界面上實現語音、數字信令以及綜合數據業務等功能：

• 短消息

• GPS位置信息

• 遠程操作

• 對講機檢測

• 對講機遙斃/激活

• 對講機監聽

• 操作狀態顯示

• 呼叫控制

• 組呼

• 單呼

• 全呼

• 通話錄音



3.7 模擬-數字過渡

考慮到原來模擬系統還有大量的用戶存在，不能進行一次性拆除，利用Hytera系統模數兼容的工作模式，采用掃描等方法，能夠在2個通信網共存的期間，實現下述通話：

數字用戶能夠接收模擬用戶的通話；

數字用戶能夠參與模擬用戶通話；

模擬用戶能夠呼叫數字機用戶；

但是，模擬用戶無法接收數字機用戶數字方式的通話。
